Azimuth

Многоканальные видеосерверы серии Azimuth предназначены для записи, хранения и воспроизведения аудио-видеоматериалов. Могут быть оснащены до 16 каналов ввода/вывода, которые передаются по SDI или IP согласно стандарту ST-2110. Обеспечивают одновременную работу с сигналами SD, HD и UHD до 50p, и поддерживают работу с метками SCTE-104 как на выдачу со стороны центральной вещательной станции, так и на прием со стороны регионального канала.

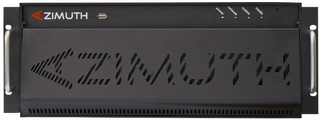

Два видеосервера Azimuth

Многоканальные видеосерверы Azimuth

Преимущества

Многоканальные вещательные серверы серии Azimuth удовлетворяют самым взыскательным требованиям видеопроизводства и телевещания, интегрируя все новые форматы и протоколы от SD до UHD, передаются по SDI, IP согласно стандарту ST-2110 или NDI. Видеосерверы Azimuth гарантируют беспрецедентный уровень масштабирования и гибкости и обеспечивают до 4-х каналов UHDp50 и более 16 каналов FHD, являясь одним из самых мощных решений на рынке.

Различные форматы

Видеосерверы Azimuth обеспечивают одновременную поддержку различных видеоформатов, включая UHD, HD, SD, а также предлагают повышающее и понижающее масштабирование по каждому порту.

Гибкость назначения каналов

Гибкое переназначение каналов для решения различных задач, таких как запись, воспроизведение, формирование альфа-канала обеспечивает сотни проверенных конфигураций для любого технологического процесса.

Гибридное подключение

Вещательные серверы обеспечивают гибридное SDI/IP подключение к внешним устройствам и предоставляют свободное потоковое и файловое взаимодействие благодаря широкому спектру поддерживаемых протоколов и стандартов.

Широкий спектр файловых кодеков и форматов

Видеосерверы Azimuth обеспечивают работу с файлами в различных кодеках и форматах, обеспечивая совместимость со всеми популярными монтажными системами.

Производство

Многоканальные видеосерверы Azimuth позволяют синхронно записывать материалы на свои внутренние и внешние сетевые хранилища, обеспечивая одновременно анализ качества изображения, создание прокси-копии, доступ к материалам для монтажа и воспроизведение.

Вещание

Вещательные серверы Azimuth обеспечивают автоматическое исполнение плей-листа с графическим оформлением, нормализацией звука, управлением студийным оборудованием, внедрением телетекста и субтитров.

Возможности

Общее

  • Поддержка переназначения каналов и их использования для записи, воспроизведения, организации сквозных каналов, формирования Fill+Key пар, внутренней коммутации входов.
  • Поддержка до 16 каналов звука для каждого видеоканала;
  • Масштабирование видеоизображения UHD в HD или SD, HD в UHD или SD, SD в HD по каждому входному и выходному каналу;
  • IP мониторинг входных и выходных каналов видеосервера;
  • Формирование отчётов о состоянии и работе;
  • Режим работы без плат ввода-вывода с использованием NDI в тестовых или облачных сценариях.

Запись

  • Многоканальная синхронная и асинхронная запись;
  • Поддержка тайм-кодов различных типов LTC, VITC, NTP, PTP, System Time;
  • Поддержка сигналов синхронизации различных типов Bi-Level, Tri-Level, SDI;
  • Запись по времени и в режиме старт/стоп без управления;
  • Запись по тайм-коду с видеомагнитофона c управлением по RS-422;
  • Бесконечная запись и воспроизведение файла – «кольцо» (технология TimeDelay);
  • Запись VBI (vertical blanking interval) в режиме TimeDelay;
  • Возможность одновременной записи на локальный массив, съемные носители и на сетевые ресурсы;
  • Одновременная запись в три места с различными сочетаниями контейнер/кодек/разрешение;
  • Возможность просмотра и монтажа материалов, находящихся в процессе записи;
  • Режим записи с автоматическим разбиением записываемого материала на файлы одинаковой длительности;
  • Анализ входных SDI и AES сигналов;
  • Анализ входного изображения (чёрное поле, стоп-кадр) и звука (тишина, уровень звука);
  • Детектирование на входных SDI каналах управляющих меток: SCTE-104 в области видеоданных, DTMF в области звуковых данных, Х31 в области данных телетекста;
  • Детектирование и расшифровка субтитров.

Воспроизведение

  • Многоканальное автоматизированное вещание;
  • Автономное исполнение плей-листа без подключенных управляющих программных приложений;
  • Возможность принудительного подключения и отключения управляющих программных модулей для мониторинга и редактирования исполняемого плей-листа;
  • Воспроизведение файлов разных форматов, кодеков и разрешений в одном плей-листе;
  • Воспроизведение файла – «кольцо» (технология TimeDelay) в бесконечном и клиповом режимах;
  • Воспроизведение VBI в режиме TimeDelay;
  • Управление внешними коммутаторами;
  • Управление внутренней коммутацией входов;
  • Управление видеомагнитофонами по RS-422 при воспроизведени клипов по тайм-коду с видеокассет;
  • Выдача сигналов GPI;
  • Формирование в выходных SDI каналах управляющих меток SCTE-104 в области видеоданных;
  • Возможность воспроизведения файлов, которые находятся в процессе записи, импорта или копирования на видеосервер;
  • Многоканальное воспроизведение в ручном режиме;
  • Воспроизведение видео с переменной скоростью от –200 до +200;
  • Просмотр и воспроизведение материала на видеовыходе в режиме Jog/shuttle;
  • Нормализация уровня звука выходного канала по LUFS;
  • Возможность воспроизведения одного клипа на несколько выходов UHD-SDI, HD-SDI, SD-SDI, UHD-IP, HD-IP, SD-IP в различных сочетаниях;
  • Внедрение телетекста и субтитров в выходные каналы в стандарте ETS 300 706 для SD формата и OP-47 для HD;
  • Формирование тестовых звуковых и видеосигналов.

Графика

  • Графический буфер для наложения титров и графики на каждом канале воспроизведения;
  • Наложение графики «на проход» и вывод графики Fill+Key при работе каналов в графическом режиме;
  • Одновременный показ до 30-ти графических объектов в пяти кейерах на каждом выходном канале;
  • Рендеринг графических сцен в реальном времени;
  • Возможность управления каждым кейером разными программными приложениями;
  • Возможность использования изображений с видеовходов и воспроизводимого видеоряда в графическом оформлении выходного видеоканала.

Технические характеристики

Платы ввода-вывода

Softlab-NSK – FD7xx и выше
Blackmagic Design – Decklink Duo 2 и выше
Matrox – xMio2 / DSX LE3 и более новые

Каналы

Видео
SD: 720х576, 50i/25p, 4:3 и 16:9;
HD: 1280×720, 50p;
FHD: 1920х1080, 50i/25p/50p;
UHD: 3840х2160, 25p/50p;

Аудио
SDI embedded, до 8 пар звука для каждого видеоканала
AES unbalanced, 8 входных и 8 выходных пар, назначаемых различным видеоканалам (опционально)
16/24 bit 48kHz
Интерфейсы

IP
10Gb или 25Gb Ethernet SFP+
ST-2110 (-10, -20, -21, -30, -31, -40)
SDI
Видео: 12G/ 3G/ 1.5G, HD-BNC mini или BNC
Аудио: SDI Embedded, AES unbalanced
IP Preview
IP-UDP/RTP по каждому порту, h.264 +AAC GPI/Tally
Входы/Выходы (4/2 или 8/8) (опционально)
NDI
Ввод и вывод по протоколу NDI версии 5 (опционально)
Файлы: кодеки и форматы

Видео
DV25/ 50/ 100,
MPEG2 I-Frame/ IBP AVC-Intra,
AVC-Intra 4K, AVC-LongG, AVC/h.264, AVCHD
Sony XDCAM HD/ HD422/ EX, IMX, XAVC, XAVC 4K, XAVC 4K Long
Apple ProRes 422/ LT/ HQ
Avid DNxHD

Аудио
Uncompressed PCM, AAC, AC3
Прокси
h.264 + AAC
Контейнеры
AVI, MXF, MOV, MP4, TD, WAV, TPJ
Хранилище

Внутреннее и/или внешнее хранение медиаданных
Горячая замена накопителей
Сетевой доступ
Порт управления IPMI 1GbE (RJ45)
Отказоустойчивый LAN порт
1GbE, 2xRJ45 (стандартно)
10GbE, 2xRJ45 (опционально) 10/25GbE, 2xSFP+ (опционально)
Операционная система

Windows 10 Pro 64-bit, Windows Server 2019 SE
